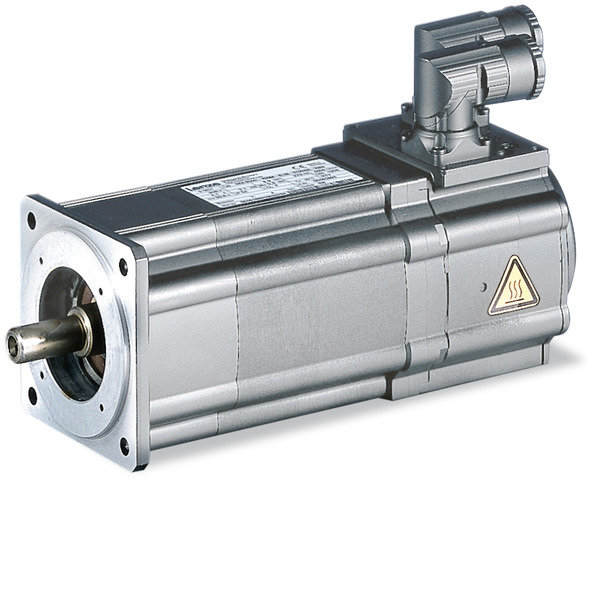

Серводвигатель MCS14P14-RS0B0 в Ростове-на-Дону

Описание

Синхронные серводвигатели Lenze серии MCS незаменимы, когда в условиях ограниченного пространства необходимо сохранить высокую динамичность работы и точность. Широкий диапазон мощностей (0,25 кВт - 15,8 кВт) и моментов (0,5 - 190 Нм) удовлетворяет всем потребностям динамичных и компактных приводных систем.

Обмотка статора двигателей MCS собрана из отдельных катушек, выполненных по инновационной технологии одноэлементного полюса (технология SEPT): специально разработанная форма полюса и высококачественные магнитные материалы создают условия для отличных приводных характеристик. Тем самым, достигаются высокие удельные мощности и существенное уменьшение моментов инерции. Уменьшение задерживающих моментов до абсолютного минимума позволяет создать привод с исключительно плавным ходом и отличным откликом на управляющие воздействия. Надежная механическая конструкция с усиленными подшипниками и высокой степенью защиты повышает безопасность и надежность даже в тяжелых условиях окружающей среды.

Особенности и достоинства серводвигателей Lenze серии MCS

сверхвысокие динамические характеристики, благодаря низкому моменту инерции;
компактные размеры при высокой удельной мощности;
естественная или принудительная вентиляция;
надёжная обратная связь через резольвер как стандартная система, альтернатива - SinCos энкодер для повышенной точности;
простота подключения и обслуживания благодаря штекерным соединениям;
распределительная коробка возможна как дополнительная опция;
степень защиты IP54, IP65 по запросу;
удовлетворяет требованиям стандартов ГОСТ-Р, США (UR), Канады (CSA) и Европы;
гладкая поверхность корпуса;
технология одноэлементного полюса (SEPT);
исключительно плавное вращение вала;
отсутствие удерживающих моментов.

Технические характеристики синхронных серводвигателей Lenze серии MCS:

Номинальная мощность: 0,25 - 15,8 кВт;
Номинальный крутящий момент: 0,5 - 190 Нм;
Диапазон рабочих скоростей: 1200 - 6000 об/мин;
Максимальная скорость: до 8000 об/мин;
Диапазон рабочих напряжений: 230 В / 400 В;
Габаритная высота: 65 - 185 мм;
Монтажное исполнение: IM 3001;
Степень защиты корпуса: IP54, IP65;
Степень защиты: естественная или принудительная вентиляция;
Класс изоляции: F / H;
Класс вибрации: A;
Диапазон рабочих температур: -20 °C ... +40 °C.

Номинальные характеристики типоразмеров серводвигателей Lenze MCS

Тип двигателя	Мощность, кВт	Ток, А	Скорость, об/мин	Момент, Нм	Инерция, кг/см²
естественная вентиляция, 3 х 400 В
MCS06C41-	0,25	1,30	4050	0,60	0,14
MCS06C60-	0,31	2,40	6000	0,50	0,14
MCS06F41-	0,51	1,50	4050	1,20	0,22
MCS06F60-	0,57	2,50	6000	0,90	0,22
MCS06I41-	0,64	1,60	4050	1,50	0,30
MCS06I60-	0,75	2,90	6000	1,20	0,30
MCS09D41-	1,00	2,30	4050	2,30	1,10
MCS09D60-	1,10	3,80	6000	1,80	1,10
MCS09F38-	1,20	2,50	3750	3,10	1,50
MCS09F60-	1,50	4,50	6000	2,40	1,50
MCS09H41-	1,60	3,40	4050	3,80	1,90
MCS09H60-	1,90	6,00	6000	3,00	1,90
MCS09L41-	1,90	4,20	4050	4,50	2,80
MCS09L51-	1,90	6,90	5100	3,60	2,80
MCS12D20-	1,10	2,60	1950	5,50	4,00
MCS12D41-	1,80	4,50	4050	4,30	4,00
MCS12H15-	1,60	3,80	1500	10,0	7,30
MCS12H35-	2,80	5,70	3525	7,50	7,30
MCS12L20-	2,80	5,90	1950	13,5	10,6
MCS12L41-	4,70	10,2	4050	11,0	10,6
MCS14D15-	1,45	4,50	1500	9,20	8,10
MCS14D36-	2,80	7,50	3600	7,50	8,10
MCS14H15-	2,50	6,60	1500	16,0	14,2
MCS14H32-	4,70	11,9	3225	14,0	14,2
MCS14L15-	3,60	9,70	1500	23,0	23,4
MCS14L32-	5,80	15,0	3225	17,2	23,4
MCS14P14-	4,20	10,8	1350	30,0	34,7
MCS14P32-	7,10	15,6	3225	21,0	34,7
MCS19F14-	4,00	8,60	1425	27,0	65,0
MCS19F30-	6,60	14,0	3000	21,0	65,0
MCS19J14-	6,00	12,3	1425	40,0	105
MCS19J30-	9,10	18,5	3000	29,0	105
MCS19P14-	7,20	14,3	1350	51,0	160
MCS19P30-	10,0	19,0	3000	32,0	160
естественная вентиляция, 3 х 230 В
MCS06C41L	0,25	2,50	4050	0,60	0,14
MCS06C60L	0,31	4,00	6000	0,50	0,14
MCS06F41L	0,51	2,90	4050	1,20	0,22
MCS06F60L	0,57	3,40	6000	0,90	0,22
MCS06I41L	0,64	2,90	4050	1,50	0,30
MCS06I60L	0,75	3,60	6000	1,20	0,30
MCS09D41L	1,00	4,60	4050	2,30	1,10
MCS09D60L	1,10	7,00	6000	1,80	1,10
MCS09F38L	1,20	5,00	3750	3,10	1,50
MCS09F60L	1,50	7,90	6000	2,40	1,50
MCS09H41L	1,60	6,80	4050	3,80	1,90
MCS09H60L	1,90	8,00	6000	3,00	1,90
MCS09L41L	1,90	8,40	4050	4,50	2,80
MCS12D20L	1,10	5,20	1950	5,50	4,00
MCS12D41L	1,80	8,80	4050	4,30	4,00
MCS12H15L	1,60	7,80	1500	10,0	7,30
MCS12H30L	2,50	10,5	3000	8,00	7,30
MCS12L20L	2,80	11,8	1950	13,5	10,6
принудительная вентиляция, 3 х 400 В
MCS12D17-	1,20	3,00	1650	7,00	4,00
MCS12D35-	2,20	5,60	3525	6,00	4,00
MCS12H14-	1,70	4,10	1350	12,0	7,30
MCS12H34-	3,70	7,50	3375	10,5	7,30
MCS12L17-	2,90	6,70	1650	17,0	10,6
MCS12L39-	5,70	11,7	3900	14,0	10,6
MCS14D14-	1,70	5,40	1350	12,0	8,10
MCS14D30-	3,30	9,70	3000	10,5	8,10
MCS14H12-	3,00	8,30	1200	23,5	14,2
MCS14H28-	6,00	15,0	2775	20,5	14,2
MCS14L14-	4,30	11,8	1350	30,5	23,4
MCS14L30-	8,00	20,8	3000	25,5	23,4
MCS14P11-	4,60	13,4	1050	42,0	34,7
MCS14P26-	9,10	21,9	2625	33,0	34,7
MCS19F12-	4,80	11,3	1200	38,0	65,0
MCS19F29-	9,70	20,1	2850	32,5	65,0
MCS19J12-	7,90	18,3	1200	62,5	105
MCS19J29-	15,1	31,0	2850	50,5	105
MCS19P12-	9,00	21,3	1200	72,0	160
MCS19P29-	15,8	29,5	2850	53,0	160

Купить синхронные серводвигатели переменного тока Lenze серии MCS, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
