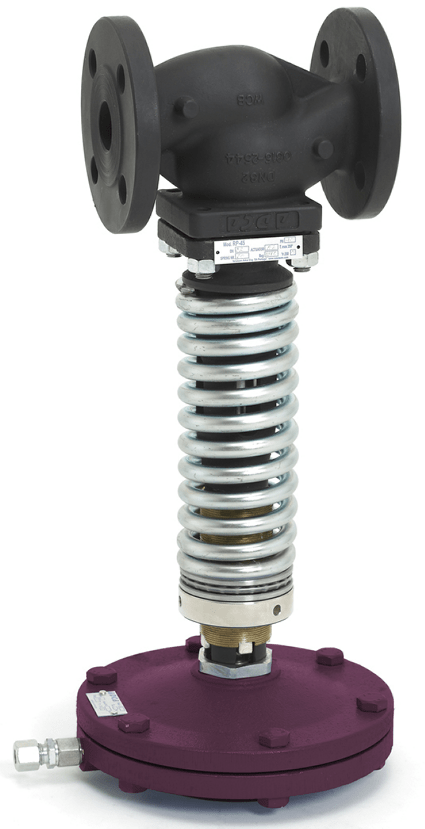

Клапан редукционный RP45S PN16 ф/ф углеродистая сталь Tmax=200°C
ОПИСАНИЕ
ADCA RP45 односедельный редукционный клапан прямого действия с сильфонным уплотнением. Применим для редуцирования давления воды, водяного пара, сжатого воздуха и других инертных жидкостей и газов. Используется в инженерных и технологических системах предприятий для поддержания постоянного давления на выходе вне зависимости от изменений расхода и давления на входе.
ПРИНЦИП ДЕЙСТВИЯ
Снижение давления достигается дросселированнием потока в седле клапана. Сигнал выходного давления воздействует через импульсную трубку воздействует на мембрану или поршень, закрывая клапан. Пружина открывает клапан. Заданное значение давления на выходе определяется степенью затяжки пружины.
ОСНОВНЫЕ СВОЙСТВА
В конструкции применен специально разработанный долговечный сильфон для исключения протечек по штоку и уменьшения трения при перемещении штока. Заменяемый привод (мембрана).
ОПЦИИ: мягкое седло
РАБОЧАЯ СРЕДА: водяной пар, вода, сжатый воздух, и др. неагрессивные жидкости и газы
ИСПОЛНЕНИЯ:
- RP45G, RP45GT или RP45GN - PN16 углеродистая сталь
- RP45S, RP45ST или RP45SN - PN40 углеродистая сталь
- RP45I, RP45IT или RP45IN – нержавеющая сталь
- индекс T: мягкое седло тефлон
- индекс N: мягкое седло нитрил
- ТИПОРАЗМЕРЫ:
DN15 - DN200
ПРИСОЕДИНЕНИЕ:
- RP45G - фланцевый PN16 по EN 1092-2
- RP45S, RP45I - фланцевый PN40 по EN 1092-1
УСТАНОВКА: на горизонтальном трубопроводе; перед клапаном обязательна установка фильтра, сепаратора с отводом конденсата
Среди основных преимуществ редукционных клапанов АДСА следует отметить применение в конструкции специально разработанного долговечного сильфона, который исключает протечки по штоку и уменьшает трение при перемещении штока. Также имеется заменяемая мембрана (привод). Установка редукционных клапанов (регуляторов давления "после себя") производится на горизонтальном трубопроводе, к тому же перед клапаном ADCA обязательна установка фильтра и сепаратора с отводом конденсата.
Характеристики
Диаметр DN, мм | 150 |
Давление PN, бар | 16 |
Присоединение: | угловой |
Рабочая среда | пар |
Материал корпуса | стальной |
Бренд | Adca |
