Описание
Основные характеристики
| диапазон | TeSys | |
|---|---|---|

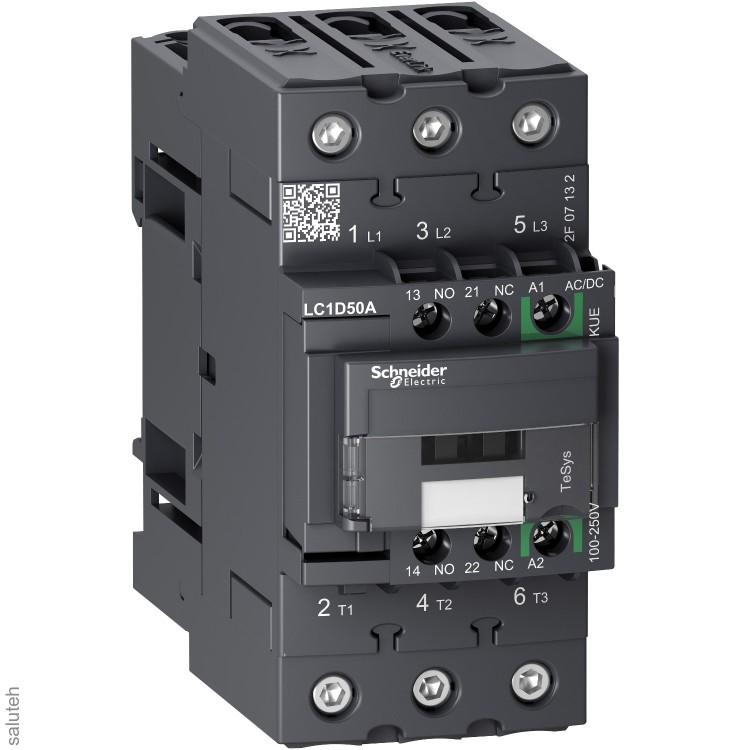

| наименование изделия | TeSys D Green | |
| тип устройства или его аксессуаров | Контактор | |
| краткое название устройства | LC1D | |
| применение контактора | Управление электродвигателем Активная нагрузка |
|
| категория применения | AC-1 AC-3 |
|
| описание полюсов | 3P | |
| конфигурация главных контактов | 3 Н.О. | |
| [Ue] номинальное рабочее напряжение | <= 690 V переменный ток 25...400 Hz для силовая цепь | |
| [Icw] номинальный кратковременно допустимый ток | 80 А (<= 60 °C) в <= 440 V AC-1 для силовая цепь 50 А (<= 60 °C) в <= 440 V AC-3 для силовая цепь |
|
| мощность двигателя, кВт | 22 kW at 380...400 V AC 50 Hz AC-3 25 kW at 415 V AC 50 Hz AC-3 30 kW at 440 V AC 50 Hz AC-3 30 kW at 500 V AC 50 Hz AC-3 33 kW at 660...690 V AC 50 Hz AC-3 15 kW at 220...230 V AC 50 Hz AC-3 |
|
| мощность двигателя, л.с. | 3 hp at 115 V AC 60 Hz for 1 phase motors 7.5 hp at 230/240 V AC 60 Hz for 1 phase motors 15 hp at 200/208 V AC 60 Hz for 3 phases motors 15 hp at 230/240 V AC 60 Hz for 3 phases motors 40 hp at 460/480 V AC 60 Hz for 3 phases motors 40 hp at 575/600 V AC 60 Hz for 3 phases motors |
|
| напряжение цепи управления | 100...250 V DC 100...250 V пер. ток 50/60 Hz |
|
| тип катушки | AC/DC electronic | |
| вспом. контакты, доступные на каждом контакторе | 1 Н.О. + 1 Н.З. | |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с IEC 60947 | |
| категория перенапряжения | III | |
| [Ith] условный тепловой ток на открытом воздухе | 80 А в <= 60 °C для силовая цепь 10 А в <= 60 °C для цепь сигнализации |
|
| Номинальная включающая способность Irms | 900 А в 440 V для силовая цепь в соответствии с IEC 60947 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 |
|
| номинальная отключающая способность | 900 А в 440 V для силовая цепь в соответствии с IEC 60947 | |
| [Icw] номинальный кратковременно выдерживаемый ток | 100 А 1 с цепь сигнализации 120 А 500 мс цепь сигнализации 140 А 100 мс цепь сигнализации 400 А <= 40 °C 10 с силовая цепь 810 А <= 40 °C 1 с силовая цепь 84 А <= 40 °C 10 мин силовая цепь 208 А <= 40 °C 1 мин силовая цепь |
|
| соответствующий номинал предохранителя | 100 А gG в <= 690 V координация тип 1 для силовая цепь 100 А gG в <= 690 V координация тип 2 для силовая цепь 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 |
|
| среднее полное сопротивление | 1.5 мОм в 50 Гц - Ith 80 А для силовая цепь | |
| [Ui] номинальное напряжение изоляции | 690 В для силовая цепь в соответствии с IEC 60947-4-1 690 В для цепь сигнализации в соответствии с IEC 60947-1 |
|
| электрическая износостойкость | 1.8 Mcycles 42 A AC-3 at Ue <= 440 V 0.5 Mcycles 80 A AC-1 at Ue <= 440 V |
|
| мощность, рассеиваемая одним полюсом | 3.7 Вт AC-3 9.6 Вт AC-1 |
|
| защитная крышка | С | |
| монтажная опора | Монтаж на панель Рейка |
|
| стандарты | EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 EN/IEC 60947-5-1 |
|
| сертификация | br>CSA CCC EAC KC LROS (Lloyds register of shipping) DNV-GL |
|
| присоединения | Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: гибкий - с кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - с кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: жесткий кабель Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: жесткий кабель |
|
| момент затяжки | Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь : 8 Н-м - соединители EverLink с винтами BTR - кабель 25...35 мм² шестигранный 4 мм Силовая цепь : 5 Нм - соединители EverLink с винтами BTR - кабель 1...25 мм² шестигранный 4 мм |
|
| время срабатывания | 55...65 ms включение 20...120 ms opening (date code >= 17221) 20...80 ms opening (date code >= 18011) |
|
| безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
|
| механическая износостойкость | 6 млн. циклов | |
| рабочая частота | <= 3600 cyc/h at <= 60 °C |
Дополнительные характеристики
| технология использования катушек | Built-in bidirectional peak limiting | |
|---|---|---|
| пределы напряжения цепи управления | <= 0.1 Uc drop-out at 60 °C 0.85...1.1 Uc operational at 60 °C |
|
| потребляемая мощность при срабатывании | 18 VA at 20 °C 50/60 Hz | |
| пусковая мощность, Вт | 14 W at 20 °C | |
| потребляемая мощность при удержании, В·А | 1.8 VA at 20 °C 50/60 Hz | |
| потребляемая мощность при удержании, Вт | 1.2 W at 20 °C | |
| теплоотдача | 1.2 W at 50/60 Hz | |
| тип вспом. контактов | Тип механически связанный (1 Н.О. + 1 Н.З.) в соответствии с IEC 60947-5-1 Тип дублирующий контакт (1 Н.З.) в соответствии с IEC 60947-4-1 |
|
| частота цепи сигнализации | 25...400 Гц | |
| минимальный коммутируемый ток | 5 мА для цепь сигнализации | |
| минимальное коммутируемое напряжение | 17 В для цепь сигнализации | |
| время без перекрытия | 1.5 мс при снятии напряжения (между НЗ и НО контактом) 1.5 мс при подаче напряжения (между НЗ и НО контактом) |
|
| сопротивление изоляции | > 10 МОм для цепь сигнализации |
Условия эксплуатации
| степень защиты IP | IP20 лицевая панель в соответствии с IEC 60529 | |
|---|---|---|
| защитное исполнение | TH в соответствии с IEC 60068-2-30 | |
| степень загрязнения | 3 | |
| рабочая температура окружающей среды | -25...60 °C | |
| температура окружающей среды при хранении | -60...80 °C | |
| допустимая температура воздуха вокруг устройства | -40...70 °C при Uc | |
| рабочая высота | 3000 м без ухудшение характеристик по температуре | |
| огнестойкость | 850 °C в соответствии с IEC 60695-2-1 | |
| огнестойкость | V1 в соответствии с UL 94 | |
| механическая стойкость | Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц Вибрации контактор замкнут 4 g (ном.), 5...300 Гц Удары контактор разомкнут 10 gn в течение 11 мс Удары контактор замкнут 15 g (ном.) в течение 11 мс |
|
| высота | 122 мм | |
| ширина | 55 мм | |
| глубина | 120 мм | |
| масса продукта | 0.997 кг | |
| цвет | Grey SE GREY 6 Green SE GREEN 2 |
Характеристики
| Бренд | Schneider |
