Описание

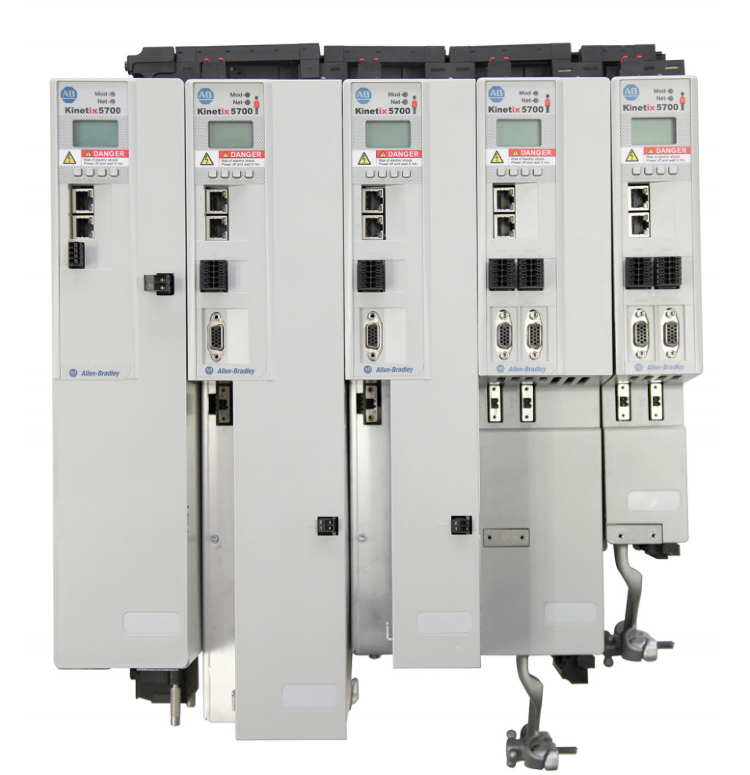

Модульные сервопреобразователи Kinetix 5700 от компании Allen-Bradley имеют многоосевую конфигурацию и используют для связи подключение через популярный промышленный протокол EtherNet/IP. Разработан специально для производственных установок с большим количеством ведомых приводных единиц, великолепные показатели производительности и плотности мощности, система питания через шину постоянного тока. Настройка в режиме реального времени, автоматическая компенсация отклонений механики, автоподстройка для оборудования с переменной инерцией. Для подключения к электродвигателю используется одинарный кабель с разветвлёнными на конце выводами. Поддерживают широкий спектр типов датчиков обратной связи. Компактные габариты для экономии пространства при установке.
Идеальное предложение для работы под началом современных контроллеров семейства CompactLogix, ControlLogix или GuardLogix. Они проходят автоматическую индексацию при интеграции с сервомоторами серии MP, Kinetix VP и HPK, линейными двигателями и приводами серий MP и LDC, а также подходят для работы с асинхронными электродвигателями со скалярным и векторнорным (с замкнутым контуром и бессенсорным) методом управления. Для защиты персонала и оборудования встроена функция безопасного снятия крутящего момента с вала мотора, сертификация соответствию PL e, категория 3, SIL 3, также поддерживает встроенные алгоритмы на базе контроллера.
Технические характеристики сервопреобразователей Allen-Bradley серии Kinetix 5700
- Напряжение питания: 3AC 324 - 528 В;
- Мощность электромотора: 1,7 - 60,1 кВт;
- Выходной ток: 2,5 - 85 A;
- Конфигурация: многоосевая (питание по шине DC);
- Встроенные интерфейсы: два порта EtherNet/IP;
- Обратная связь: DSL абсолютные одно- и многооборотные энкодеры с высоким разрешением, инкрементальные энкодеры Hiperface;
- Средства для визуализации и настройки: ЖК-дисплей, светодиодная индикация, поддержка программ Studio 5000 Logix Designer (не ниже версии 26);
- Другие особенности: технология Tuning Load Observer для ведения работы в реальном времени, встроенная функция безопасного отключения крутящего момента и поддержка алгоритмов SS1, SS2, SOS, SLS, SLP, SDI, SFX при работе с контроллером, один цифровой кабель для обратной связи (разъем SpeedTec) и другие.
Опциональные модули привода Kinetix 5700
- Конденсаторный модуль.
- Модули для расширения архитектуры.
- Фильтры линии ЭМС.
- Внешние резисторы.
- Модуль для подключения энкодера.
- Линейный реактор.
- Набор разъемов для подключения общей шины.
Параметры типоразмеров сервоприводов Kinetix 5700
Силовой модуль iTRAK 2198T-W25K-ER (458 - 747 В DC)
Модули питания общей шины DC
Тип привода | Ток, А | Мощность шины, кВт |
2198-P031 | 10,5 | 7 |
2198-P070 | 25,5 | 17 |
2198-P141 | 46,9 | 31 |
2198-P207 | 69,2 | 46 |
Одноосевые модули
Тип привода | Ток, А | Мощность шины, кВт |
2198-S086-ERS3, 2198-S086-ERS4 | 43 | 29,7 |
2198-S130-ERS3, 2198-S130-ERS4 | 65 | 44,9 |
2198-S160-ERS3, 2198-S160-ERS4 | 85 | 60,1 |
Двухосевые модули
Тип привода | Ток, А | Мощность шины, кВт |
2198-D006-ERS3, 2198-D006-ERS4 | 2,5 | 1,7 |
2198-D012-ERS3, 2198-D012-ERS4 | 5,0 | 3,4 |
2198-D020-ERS3, 2198-D020-ERS4 | 8,0 | 5,5 |
2198-D032-ERS3, 2198-D032-ERS4 | 13 | 8,9 |
2198-D057-ERS3, 2198-D057-ERS4 | 23 | 15,9 |
Купить сервоприводы Kinetix 5700 производства Allen-Bradley, узнать цену и больше информации о продуктах Вы можете обратившись к нашим специалистам.
