Описание

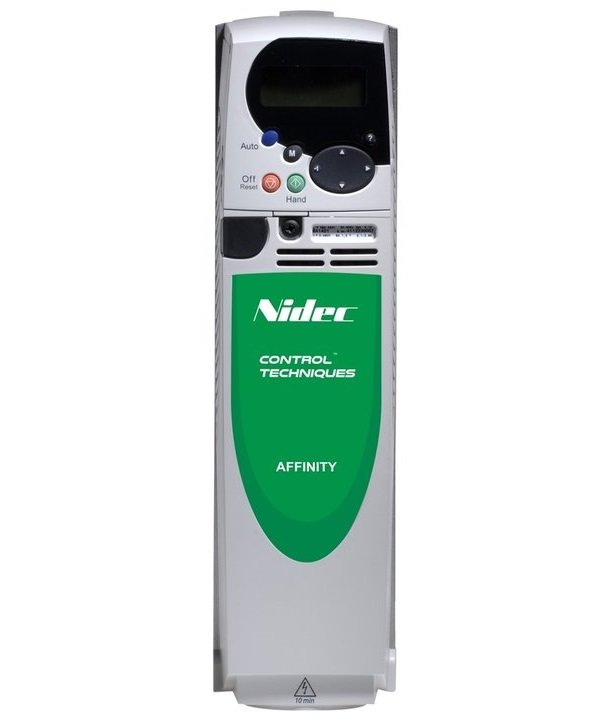

Электропривод переменного тока Nidec ASI серии Affinity – специализированный электропривод, предназначенный для автоматизированных систем управления отоплением, водоснабжения, вентиляцией и кондиционирования зданий.
Применение преобразователей Affinity позволяет клиенту минимизировать расходы на энергоносители путем оптимизации режимов работы электродвигателя в зависимости от внешних факторов и условий окружающей среды.
Перед внедрением электрооборудования клиент имеет возможность, используя специальное программное обеспечение, сделать предварительные расчеты потенциальной экономии на расходы по электроэнергии и оценить период окупаемости проекта.
Технические характеристики электропривода Nidec ASI серии Affinity
- Номинальная мощность: 0,75 - 132 кВт;
- Номиналы питающего напряжения: 220 / 380 / 500 / 690В;
- Выходная частота инвертора: до 3000 Гц;
- Степень защиты корпуса: IP20 (NEMA 1), IP54 (NEMA 12);
- Температурный режим: 0˚C..+50˚С(эксплуатация) / -40˚C..+65˚С (хранение);
- Встроенный программируемый логический контроллер (ПЛК) реального времени;
- Встроенный ЭМС фильтр с простым отключением;
- Возможность подключения внешних ЭМС фильтров и тормозных резисторов.
Режимы работы преобразователей частоты серии Affinity
- U/f (вольт-частотное) управление / скалярное управление асинхронным электродвигателем;
- векторное управление в разомкнутом контуре асинхронным электродвигателем;
- векторное управление в разомкнутом контуре с использованием алгоритма управления потоком ротора (Rotor Flux Control / RFC).
Преимущества использования преобразователей частоты Nidec ASI серии Affinity
- Высочайшая степень пожарной безопасности обеспечивается с помощью специального «Пожарного» режима работы электропривода;
- Наличие 2-х встроенных независимых ПИД-регуляторов позволяют минимизировать использование дополнительного оборудования (одновременное управление задвижкой и клапаном в системе водоснабжения);
- Бесплатный программный софт для расчетов экономии электроэнергии и снижения выбросов углекислого газа, для отслеживания гармонических колебаний и искажений в сети, создаваемых электроприводом, для настройки, ввода в эксплуатацию и контроля работы оборудования;
- Встроенный контроллер с часами реального времени позволяет OEM-производителям снижать затраты и повышать производительность в автономных применениях;
- Специальный режим выключения предназначен для автоматического отключения вентилятора или насоса на определенное время, когда расход падает ниже предельного значения
- Режим предварительного прогрева подготавливает электродвигатель к запуску, снижает негативное воздействие конденсата на электро-магнитную и механическую части электромашины;
- Контроль допустимых уровней нагрузки, защита электрооборудования в случае возникновения нештатных ситуаций, вызванных недогрузками (режимами холостого хода) и перегрузками – обеспечение предотвращения механических повреждений в системе;
- Сокращение времени настройки и ввода в эксплуатацию электрооборудования, обеспечивается специальными макросами, оптимизированными для режимов работы систем отопления, водоподготовки, вентиляции и кондиционирования;
- Простое масштабирование решений, копирование и восстановление параметров электропривода восстановление и копирование параметров электропривода
- Низкий уровень шума работы электрооборудования за счет высокой частоты коммутации до 16кГц.
Конфигурация входов/выходов электронного регулятора скорости Affinity
- 3 программируемых аналоговых входа (0-10В, 0-20 мА, 4-20 мА);
- 2 программируемых аналоговых выхода (0-10В, 0-20 мА);
- 6 программируемых цифровых входа;
- 3 программируемых цифровых выхода;
- 1 вход аварийного отключения привода;
- 1 встроенное программируемое реле на ток 2А пер. тока 240В.
Опциональные модули и модули расширений к преобразователям частоты Affinity
Модули параметрирования и индикации параметров:
- SM Keypad – базовая панель управления;
- SM Keypad Plus – многофункциональная панель управления;
- USB/RS485 Cable - интерфейсный кабель для программирования привода.
Модули расширения входов выходов:
- SM-I/O Plus – модуль расширения входов/выходов (2 аналоговых входа, 1 аналоговый выход, 3 цифровых входа/выхода, 3 цифровых входа, 2 релейных выхода на ток 2 A);
- SM-I/O Lite - модуль расширения входов/выходов (1 аналоговый вход, 1 аналоговый выход, 3 цифровых входа, 1 релейный выход на ток 2А, вход энкодера для опорного сигнала со сдвигом по фазе на 90˚);
- SM-I/O 24V Protected - модуль расширения входов/выходов с защитой от перенапряжения (2 аналоговых выхода, 4 цифровых входа/выхода, 3 цифровых входа, 2 релейных выхода на ток 2А);
- SM-I/O 32 - модуль расширения до 32 цифровых входов/выходов;
- SM-I/O PELV - модуль расширения высокоскоростных входов/выходов (1 аналоговый вход, 2 аналоговых выхода, 1 цифровой вход, 4 цифровых входов/выходов, 2 релейных выхода на 2А);
- SM-I/O 120 - модуль расширения входов/выходов на напряжение 120В (6 дискретных входов, 2 релейных выхода на ток 2A).
Модули автоматизации и позиционирования:
- SM-Applications - программируемый логический контроллер (ПЛК) для создания собственных приложений, обмен данных через интерфейс CTNet;
- SM-Applications Lite V2 – программируемый логический контроллер (ПЛК) для создания собственных приложений;
- SM-Applications Plus – программируемый логический контроллер с высокоскоростными входами/выходами.
Модули промышленных протоколов связи: Modbus RTU, SM-Profibus, SM-DeviceNet, SM-CANopen, SM-Interbus, SM-Ethernet, M-EtherCAT, SM-LON, SM-CAN, SM-SERCOS.
Номинальные характеристики преобразователей Affinity при Uin = 400В (380 – 480В ± 10%)
Примечание: степень защиты электропривода IP54 (NEMA 12), IP66 (NEMA 12) требует добавления индекса E12/E54, E12/E66 соответственно. Пример обозначения: электропривод BA6401–E12/E54. Массогабаритные параметры электроприводов со степенью защиты указаны в скобках (…).
тип привода Affinity | привод насоса, вентилятора | привод компрессора | габаритные размеры, мм | вес, кг | ||
In, А | Pn, кВт | Is, А | Ps, кВт | |||
BA1401 | 2,8 | 1,1 | 2,1 | 0,75 | 386 / 100 / 219 (560/184/264) | 5 (9) |
BA1402 | 3,8 | 1,5 | 3 | 1,1 | ||
BA1403 | 5 | 2,2 | 4,2 | 1,5 | ||
BA1404 | 6,9 | 3 | 5,8 | 2,2 | ||
BA1405 | 8,8 | 4 | 7,6 | 3 | ||
BA1406 | 11 | 5,5 | 9,5 | 4 | ||
BA2401 | 15,3 | 7,5 | 13 | 5,5 | 389 / 155 / 219 (552/236/262) | 7 (12) |
BA2402 | 21 | 11 | 16,5 | 7,5 | ||
BA2403 | 29 | 15 | 25 | 11 | ||
BA3401 | 35 | 18,5 | 32 | 15 | 389 / 250 / 260 (544/331/302) | 15 (25) |
BA3402 | 43 | 22 | 40 | 18.5 | ||
BA3403 | 56 | 30 | 46 | 22 | ||
BA4401 | 68 | 37 | 60 | 30 | 547 / 310 / 298 (703/386/348) | 30 (40) |
BA4402 | 83 | 45 | 74 | 37 | ||
BA4403 | 104 | 55 | 96 | 45 | ||
BA5401 | 138 | 75 | 124 | 55 | 858 / 310 / 298 (1211/416/348) | 55 (70) |
BA5402 | 168 | 90 | 156 | 75 | ||
BA6401 | 205 | 110 | 180 | 90 | 1169 / 310 / 298 (1522/416/348) | 75 (90) |
BA6402 | 236 | 132 | 210 | 110 |
Номинальные характеристики преобразователей Affinity при Uin = 200В (200 – 240В ± 10%)
тип привода Affinity | привод насоса, вентилятора | привод компрессора | габаритные размеры, мм | вес, кг | ||
In, А | Pn, кВт | Is, А | Ps, кВт | |||
BA1201 | 5,2 | 1,1 | 4,3 | 0,75 | 386 / 100 / 219 (560/184/264) | 5 (9) |
BA1202 | 6,8 | 1,5 | 5,8 | 1,1 | ||
BA1203 | 9,6 | 2.2 | 7,5 | 1,5 | ||
BA1204 | 11 | 3 | 10,6 | 2,2 | ||
BA2201 | 15,5 | 4 | 12,6 | 3 | 389 / 155 / 219 (552/236/262) | 7 (12) |
BA2202 | 22 | 5,5 | 17 | 4 | ||
BA2203 | 28 | 7,5 | 25 | 5,5 | ||
BA3201 | 42 | 11 | 31 | 7,5 | 389 / 250 / 260 (544/331/302) | 15 (25) |
BA3202 | 54 | 15 | 42 | 11 | ||
BA4201 | 68 | 18,5 | 56 | 15 | 547 / 310 / 298 (703/386/348) | 30 (40) |
BA4202 | 80 | 22 | 68 | 18,5 | ||
BA4203 | 104 | 30 | 80 | 22 | ||
BA5201 | 130 | 37 | 105 | 30 | 858 / 310 / 298 (1211/416/348) | 55 (70) |
BA5202 | 154 | 45 | 130 | 37 |
Номинальные характеристики преобразователей Affinity при Uin = 575В (500 – 575В ± 10%)
тип привода Affinity | привод насоса, вентилятора | привод компрессора | габаритные размеры, мм | вес, кг | ||
In, А | Pn, кВт | Is, А | Ps, кВт | |||
BA3501 | 5,4 | 3 | 4,1 | 2,2 | 389 / 250 / 260 (544/331/302) | 15 (25) |
BA3502 | 6,1 | 4 | 5,4 | 3 | ||
BA3503 | 8,4 | 5,5 | 6,1 | 4 | ||
BA3504 | 11 | 7,5 | 9,5 | 5,5 | ||
BA3505 | 16 | 11 | 12 | 7.5 | ||
BA3506 | 22 | 15 | 18 | 11 | ||
BA3507 | 27 | 18,5 | 22 | 15 | ||
BA4603 | 36 | 22 | 27 | 18.5 | 547 / 310 / 298 (703/386/348) | 30 (40) |
BA4604 | 43 | 30 | 36 | 22 | ||
BA4605 | 52 | 37 | 43 | 30 | ||
BA4606 | 62 | 45 | 52 | 37 | ||
BA5601 | 84 | 55 | 63 | 45 | 858 / 310 / 298 (1211/416/348) | 55 (70) |
BA5602 | 99 | 75 | 85 | 55 | ||
BA6601 | 125 | 90 | 100 | 75 | 1169 / 310 / 298 (1522/416/348) | 75 (90) |
BA6602 | 144 | 110 | 125 | 90 |
Номинальные характеристики преобразователей Affinity при Uin = 690В (500 - 690В ± 10%)
тип привода Affinity | привод насоса, вентилятора | привод компрессора | габаритные размеры, мм | вес, кг | ||
In, А | Pn, кВт | Is, А | Ps, кВт | |||
BA4601 | 22 | 18,5 | 19 | 15 | 547 / 310 / 298 (703/386/348) | 30 (40) |
BA4602 | 27 | 22 | 22 | 18,5 | ||
BA4603 | 36 | 30 | 27 | 22 | ||
BA4604 | 43 | 37 | 36 | 30 | ||
BA4605 | 52 | 45 | 43 | 37 | ||
BA4606 | 62 | 55 | 52 | 45 | ||
BA5601 | 84 | 75 | 63 | 55 | 858 / 310 / 298 (1211/416/348) | 55 (70) |
BA5602 | 99 | 90 | 85 | 75 | ||
BA6601 | 125 | 110 | 100 | 90 | 1169 / 310 / 298 (1522/416/348) | 75 (90) |
BA6602 | 144 | 132 | 125 | 110 |
Характеристики
Бренд | Nidec |
