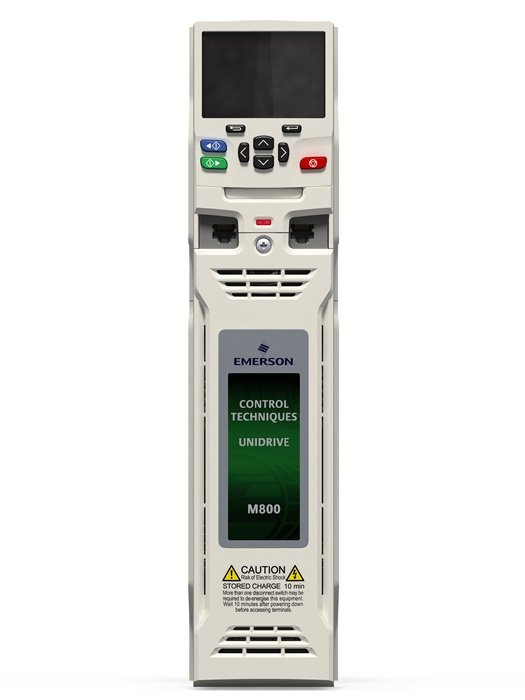

Приводы переменного тока Nidec ASI Unidrive M800 в Ростове-на-Дону

Частотные преобразователи Unidrive M800, Unidrive M810 – самые универсальные и многофункциональные электроприводы переменного тока серии Unidrive M в производственной программе Nidec ASI. Электроприводы 800-й серии оснащены встроенными ПЛК MCi200 для Unidrive M800, MCi210 для Unidirve M810, программирование осуществляется с использованием ПО Machine Control Studio на основании промышленного стандарта CODESYS, наличие 2-х встроенных изолированных портов Ethernet обеспечивают высокую пропускную способность.

Unidrive M800, M810 предназначены для высокоточных задач управления электроприводом в реальном времени, в которых необходимо выполнение дополнительной программной обработки режимами управления скоростью, моментом и положением.

Применение опционального модуля SI-Safety обеспечивает «интеллектуальное» программируемое решение для соблюдения стандарта функциональной безопасности IEC 61800-5-2.

Технические характеристики электропривода Unidrive M800/M810

• Номинальная мощность: 0,75 кВт – 1,2 МВт;
• Номиналы питающего напряжения: 200 / 400 / 575 / 690 В;
• Встроенный программируемый логический контроллер (ПЛК) MCi200 (M800) и MCi210 (M810);
• 2 встроенных порта передачи данных RS485;
• 2 слота для дополнительных модулей;
• Встроенный ЭМС фильтр с простым отключением,
• Возможность подключения внешних ЭМС фильтров и тормозных резисторов .

Отличительные особенности электроприводов Unidrive M800

• встроенный программируемый логический контроллер MCi200,
• встроенный сетевой порт связи Ethernet;
• построение автоматизированных систем управления, в которых необходимо разграничение (разделение) функционала между системой управления логических операций (ПЛК, PLC) и системой управления движения (электроприводы, преобразователи частоты);
• простая интеграция с I/O устройствами, HMI интерфейсами, панелями управлениями, контроллерами;
• масштабирование решений со сложным функционалом;
• снижение стоимости комплектной системы управления технологическим оборудованием.

Отличительные особенности электроприводов Unidrive M810 (в дополнение к Unidrive M800)

• использование электропривода в качестве полноценного контроллера управления технологическим оборудованием (отказ от использования дополнительного ПЛК). Управление системой полностью делегировано электроприводу;
• встроенный программируемый логический контроллер MCi210;
• расширенная программная память контроллера;
• 2 встроенных изолированных сетевых порта связи Ethernet (высокая пропускная способность, обработка большого объема данных в сети, высокая помехоустойчивость).

Перечень электромоторов совместимых с преобразователи частоты Unidrive M800 / M810

• асинхронные электродвигатели переменного тока;
• асинхронными сервомоторами с короткозамкнутым ротором;
• синхронные серводвигатели с ротором на постоянных магнитах;
• линейные электродвигатели.

Режимы работы преобразователей частоты Unidrive M800 / M810

• U/f (вольт-частотное) управление / скалярное управление асинхронным электродвигателем;
• векторное управление в разомкнутом контуре асинхронным электродвигателем;
• векторное управление в разомкнутом контуре с использованием алгоритма RFC-A.
• управление в разомкнутом контуре для двигателей с постоянными магнитами, режим RFC-S (без использования датчика обратной связи);
• векторное управление в замкнутом контуре для асинхронных двигателей, режим RFC-A (с использованием датчика обратной связи/энкодера);
• векторное управление в замкнутом контуре для электромоторов с постоянными магнитами, серводвигателя, режим RFC-S (с использованием датчика обратной связи, энкодера, резольвера);
• режим активного выпрямления Active Front End / AFE (обеспечение рекуперации энергии и снижении нежелательных гармоник).

Конфигурация входов/выходов электропривода Unidrive M800/M810

• 3 цифровых входа + 3 цифровых выхода;
• 1 встроенное реле на ток 2А пер. тока 240 В;
• 2 входа безопасного отключения момента (STO): обеспечивают простоту соблюдения класса надежности SIL3

Опциональные модули электропривода Unidrive M800/M810

Модули параметрирования и индикации параметров:

• адаптер AI-Back-up Adaptor: позволяет использовать SD-карту для копирования параметров электропривода, а также является входом резервного питания +24 В;
• адаптер SD-Smartcard - переходное устройство, позволяющее вставлять карту SD в слот Smartcard для резервного копирования параметров;
• съемная ЖК-панель управления KI-Keypad для отображения подробных параметров и данных;
• съемная ЖК-панель управления KI-Keypad RTC для отображения подробных параметров и данных, с часами реального времени;
• дистанционная ЖК-панель управления Remote Keypad.

Модули расширения входов выходов: SI-I/O – модуль расширения входов/выходов (3 аналоговых входа (по умолчанию)/цифровой вход, 1 аналоговый выход (по умолчанию)/цифровой выход, 4 цифровых входа/выхода, 2 релейных выхода на ток 2 A пер. тока 240 В);

Модули подключения датчиков обратной связи: SI-Encoder –модуль подключения инкрементального энкодера;

Модули промышленных протоколов связи:

• SI-Profibus, SI-DeviceNet, SI-CANopen, SI-EtherCAT, SI-Ethernet;
• SI-Applications (опция Unidrive SP Sypt), совместимый с SM-Applications модуль, который позволяет перекомпилировать имеющиеся прикладные программы SYPTPro для Unidrive M700;

Модуль безопасности SI-Safety: обеспечивает «интеллектуальное» программируемое решение для соблюдения стандарта функциональной безопасности IEC 61800-5-2.

Номинальные характеристики преобразователей Unidrive M800 / M810 при Uin = 400В (380 – 480В ± 10%)

Номинальные характеристики преобразователей Unidrive M800 / M810 при Uin = 200В (200 – 240В ± 10%)

Номинальные характеристики преобразователей Unidrive M800 / M810 при Uin = 575В (500 – 575В ± 10%)

Номинальные характеристики преобразователей Unidrive M800 / M810 при Uin = 690В (500 - 690В ± 10%)
