Зубчато-реечные приводы Stober Antriebstechnik ZTR-PH в Ростове-на-Дону

Описание

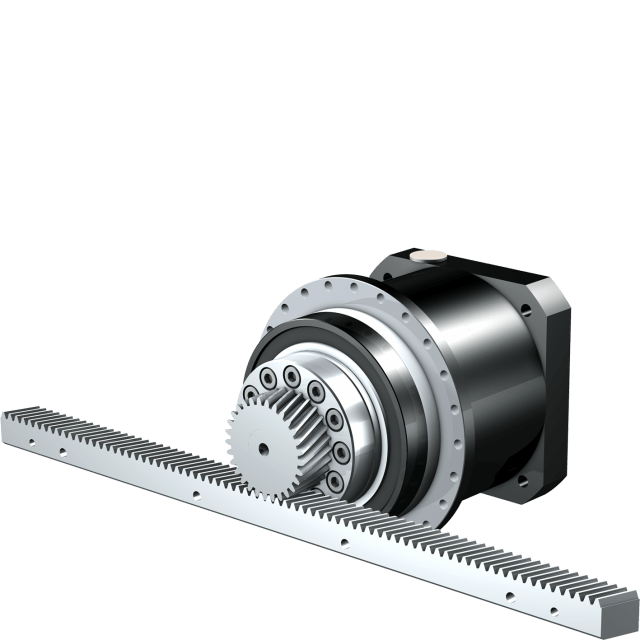

Приводы линейного перемещения серии ZTR-PH с зубчато-реечным механизмом с цилиндрической косозубой или прямозубой передачей и встроенным одно- или двухступенчатым планетарным редуктором. Отличные силовые показатели, высокая плотность подачи, плавность и точность хода. Широчайший выбор типоразмеров в сочетании с линейкой соответствующих реек фирмы Atlanta для формирования оптимального предложения для широкого круга применений.

Особо прочная конструкция построения, в качестве материалов используется высококачественные марки стали, детали закалены и тщательно отшлифованы. Любые монтажные положения, доступны к заказу опциональные настроечные пластины. Универсальные адаптеры для крепления сервомоторов.

Технические характеристики реечных приводов линейного перемещения Stober серии ZTRPH

Максимальное усилие: 5,8 - 67 кН;
Максимальная скорость: 0,09 - 4,7 м/с;
Модуль зубчатого колеса: 2 - 8;
Количество зубьев: 12 - 32;
Люфт: 11 - 44 мкм.

Типоразмеры зубчато-реечных приводов Stober серии ZTRPH

Тип привода	Макс. усилие, кН	Кол-во зубьев	Макс. скорость, м/с	Люфт, мкм
ZTR2_PH421	5,8 - 6,7	12 - 16	0,80 - 2,2	11 - 15
ZTR2_PH422	5,8 - 6,7	12 - 16	0,11 - 0,72	11 - 15
ZTR2_PH521	6,7 - 10	12 - 23	0,80 - 3,2	11 - 21
ZTR3_PH521	9,3 - 10	12 - 14	1,2 - 2,9	17 - 19
ZTR2_PH522	6,7 - 10	12 - 23	0,09 - 0,96	11 - 21
ZTR3_PH522	9,3 - 10	12 - 14	0,14 - 0,88	17 - 19
ZTR2_PH721	6,7 - 15	12 - 23	0,67 - 2,6	11 - 21
ZTR3_PH721	17 - 19	16 - 19	1,3 - 3,2	22 - 26
ZTR4_PH721	19	12	1,3 - 2,7	22
ZTR2_PH722	6,7 - 15	12 - 23	0,09 - 0,80	11 - 21
ZTR3_PH722	17 - 19	16 - 19	0,17 - 0,99	22 - 26
ZTR4_PH722	19	12	0,17 - 0,83	22
ZTR3_PH821	21 - 25	19 - 32	1,3 - 4,7	26 - 44
ZTR4_PH821	28 - 35	17 - 20	1,5 - 3,9	31 - 37
ZTR5_PH821	25 - 34	12 - 18	1,3 - 4,4	28 - 42
ZTR6_PH821	25 - 30	15	2,0 - 4,4	42
ZTR3_PH822	21 - 25	19 - 32	0,19 - 1,5	26 - 44
ZTR4_PH822	28 - 35	17 - 20	0,23 - 1,3	31 - 37
ZTR5_PH822	25 - 34	12 - 18	0,20 - 1,4	28 - 42
ZTR6_PH822	25 - 30	15	0,30 - 1,4	42
ZTR5_PH932	63 - 67	18 - 19	0,38 - 1,3	42 - 44
ZTR6_PH932	56	16	0,40 - 1,3	44
ZTR6_PH1032	56	16	0,40 - 0,89	44
ZTR8_PH1032	60	12	0,40 - 0,89	44

Купить линейные приводы Stober Antriebstechnik серии ZTRPH, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
