Зубчато-реечные приводы Stober Antriebstechnik ZTRS-PH в Ростове-на-Дону

Описание

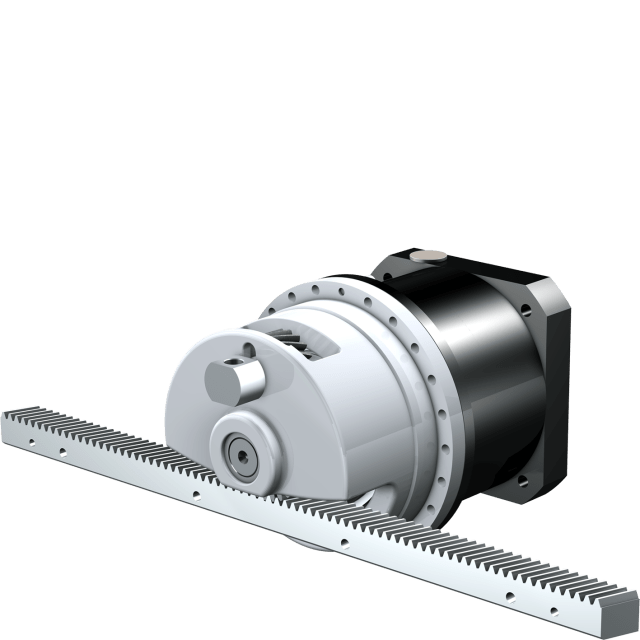

Приводы линейного перемещения серии ZTRS-PH с зубчато-реечным механизмом с цилиндрической косозубой передачей и встроенным одно- или двухступенчатым планетарным редуктором. Отличные силовые показатели, высокая плотность подачи, плавность и точность хода. Широчайший выбор типоразмеров в сочетании с линейкой соответствующих реек фирмы Atlanta для формирования оптимального предложения для широкого круга применений.

Особо прочная конструкция построения, установлена крышка для опорного подшипника. В качестве материалов используется высококачественные марки стали, детали закалены и тщательно отшлифованы, литой корпус усилен внутренними ребрами жесткости. Любые монтажные положения, доступны к заказу опциональные системы смазки, настроечные пластины. Универсальные адаптеры для крепления сервомоторов.

Технические характеристики реечных приводов линейного перемещения Stober серии ZTRSPH

Максимальное усилие: 16 - 94 кН;
Максимальная скорость: 0,17 - 4,7 м/с;
Модуль зубчатого колеса: 2 - 10;
Количество зубьев: 15 - 32;
Люфт: 21 - 70 мкм.

Типоразмеры зубчато-реечных приводов Stober серии ZTRS-PH

Тип привода	Макс. усилие, кН	Кол-во зубьев	Макс. скорость, м/с	Люфт, мкм
ZTRS2_PH721	16	23	1,3 – 2,6	21
ZTRS3_PH721	18 – 20	17	1,4 – 2,8	24
ZTRS2_PH722	16	23	0,17 – 0,8	21
ZTRS3_PH722	18 – 20	17	0,18 – 0,89	24
ZTRS3_PH821	24 – 28	26 – 32	1,7 – 4,7	36 – 44
ZTRS4_PH821	28 – 40	20	1,8 – 3,9	37
ZTRS5_PH821	28 – 40	16	1,8 – 3,9	37
ZTRS3_PH822	24 – 28	26 – 32	0,26 – 1,5	36 – 44
ZTRS4_PH822	28 – 45	20	0,27 – 1,3	37
ZTRS5_PH822	28 – 43	16	0,27 – 1,3	37
ZTRS5_PH932	77	20	0,42 – 1,4	46
ZTRS6_PH932	61 – 77	16 – 20	0,4 – 1,7	44 – 56
ZTRS8_PH932	71 – 79	15	0,5 – 1,7	56
ZTRS10_PH1032	87 – 94	15	0,63 – 1,4	69
ZTRS8_PH1032	86 – 93	19	0,63 – 1,4	70

Купить линейные приводы Stober Antriebstechnik серии ZTRSPH, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
